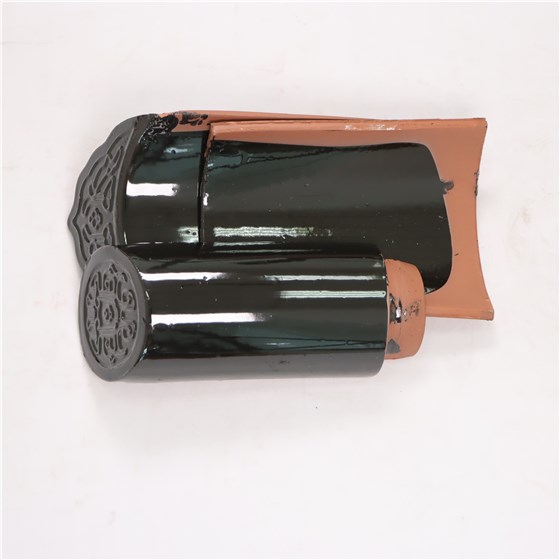

传统琉璃瓦和西式琉璃瓦的较量

琉璃瓦作为一种人工建筑材料被广泛使用至今，必定有其不可忽视的文化价值。正是因为人们对瓦的价值认知，瓦才可以一直使用，成为传统建筑文化的象征。

1. 用于传统琉璃瓦的釉料

传统琉璃瓦以铅铅为助熔剂，主要着色剂为铁、铜、锰、钴等金属氧化物，属pBO-sio2二元体系，在850℃—1000℃左右焙烧。铅生釉中着色剂含量的多少直接影响釉彩深度，可获得丰富的色泽层次。

2、西式琉璃瓦釉面

西方琉璃瓦釉面是熔块釉，熔块釉有广泛的烧成温度和颜色釉的选择。制备熔块所用的化工原料(硼砂、碱、铅等)应是工业纯的，着色剂的纯度应高。

A)釉料的制备:铅、铅或熔块及原料应严格按照配方称量，在球磨机中磨碎。材料、球、水的比例为1:1.7:0.8。为保证釉料具有良好的流动性，防止沉淀，可加入甲基纤维素电解质。

B)釉面应用:琉璃瓦和西方瓦一般采用浇釉法或浸釉法。浇注釉面应迅速，浇注瓦面能保证釉面光滑均匀。釉料比重控制在1.5 ~ 1.7之间。上釉后应注意及时刮底。

产品烧制:西式琉璃瓦用一次烧制。烧成后可用于推板窑烧煤，投资少，隧道窑和氧化物火焰也可烧成。

西式琉璃瓦烧成温度为1150℃-1200℃。釉面未完全化的瓦可靠堆垛或使用专用托架烧成。

中西方琉璃瓦在这些方面的差异是明显的，各有其特点，但从传统的角度来看，中国琉璃瓦更能适应世界的变化。
